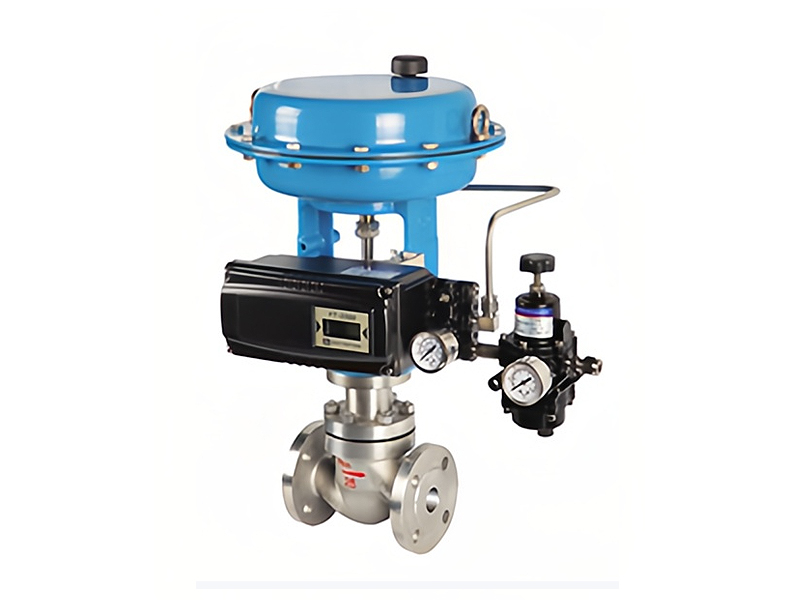

P系列氣動單座調節閥
本公司生產的P系列氣動單座調節閥，采用模塊化理念設計，主要部件，可進行任意組合與互換，具有結構緊湊、體積小、重量輕、動作靈敏等特點。流道呈S流線型，壓降損失小，流通能力大，流量特性精確、維護方便等優點。特別適用于允許泄漏量小、閥前后壓差不大且潔凈流體的工作場合。廣泛應用于石油、化工、電力、輕紡、造紙等行業。
【規格參數】
公稱通徑 | DN15~DN400 |
公稱壓力 | PN1.0~PN10.0 Class150~Class600 |
工作溫度范圍 | -196℃~565℃ |
連接方式 | 法蘭式 焊接式 螺紋式 |
閥體材質 | WCB CF8 CF8M CF3M TA C-276 2205 |
閥內件材質 | 304 304+STL 316 316+STL 316L 316L+STL 17-4PH C-276 |
閥蓋形式 | 標準型 散熱型 伸長型 波紋管密封型 波紋管密封散熱型 |
流量特性 | 等百分比 直線 |
泄漏等級 | 硬密封IV級 V級 軟密封VI級 (標準ANSIB16.104) |
薄膜執行機構 | PZM200 PZM280 PZM400 PZM600 PZM1000 PZM1600 |
彈簧范圍及氣源 | 40~200KPa (氣源0.25MPa) 80~240KPa (氣源0.3MPa) |
輸入信號 | 4-20mA.DC |
【產品特點】
1) 本公司的調節閥均采用S形閥體，具有良好的耐壓性和可靠的結構強度，保證了閥門在安裝現場，不會引起變形、內漏增大等國產調節閥常見的弊病。閥內流道為低流阻，S形流道，使整機具有非常小的流阻，可調范圍廣，流量特性精度高。
2) 根據不同的工況，可選用不同結構、完全互換的節流組件，也稱閥內件，流量特性有等百分比、直線、快開等可選。
3) P系列氣動單座閥內件由閥座、閥芯、閥桿組成，采用上導向結構；具有結構緊湊、重量輕、調節精度高、壓降損失小、流量特性精確、導向面積大、防振動等優點。特別適用于允許泄漏量小、閥前后壓差不大的工作場合。
